NVA系列语音芯片

产品简介

NVA 系列语音芯片是广州九芯电子科技新推出的一款适合工厂量产型的 工业级 OTP 语音芯片。它具有成本低，性能稳定，音质高，控制方便，电路简单等诸多显著优点。适合低成本快速投产，仅需1天即可出货。

NVA 是一款性能稳定的语音芯片，无需任何外围电路，在极其恶劣的噪声环境下都可正常工作，它具有宽泛的耐温和耐压范围，正常工作范围宽达 1.8V~5.5V，弥补了目前市面上语音芯片抗干扰能力较差的缺陷。

NVA 系列语音芯片有一组 PWM 输出口，可以直推 0.5w 喇叭，音质清晰。内置 LVR 复位，无需外加复位电路。内置精确的内阻频率振动器（+-1%的误差），无需外接电阻。NVA 一个很明显的优势是 OTP 烧录程式可以和 MASK 掩膜无缝对接，也就是说，产品前期试产阶段用户可以 OTP试产，试产成功后进入大规模生产时，可以直接按 OTP 样品投产 MASK 掩膜以降低成本，客户无需二次确认样品。

NVA 系列语音芯片具有多种按键触发方式，且可以输出多种形式的电平信号，可以设定按语音的起伏节奏变化。另外 NVA 支持主控 MCU 一线串口控制，可以任意控制多段语音触发。

NVA 系列语音芯片具有多种实用的封装形式：DIP8、DIP14、SOP8、SOP14 等，外围电路仅需一电源耦合电容即可，工作稳定，宽泛的工作电压，超低的待机功耗以及宽耐温性能都使 NVA 系列语音芯片在广泛的应用领域中拥有的性价比优势。

芯片特征

OTP存储格式，生产周期快，仅需一天，下单无最小量限制；

灵活的多种按键操作模式以及电平输出方式供选择（边沿按键触发、电平触发、随机按键播放、顺序按键播放）；

简单方便的两线MCU串口控制方式，用户主控MCU可控制任意段语音的触发播放及停止，带BUSY忙信号输出；

可以设置上电循环播放、上电播放一次等功能；

可以驱动马达，BUSY忙信号输出可以设置播放高电平，播放低电平，跟随音乐节奏闪烁等等多种方式输出；

语音时长10秒、35秒、65秒、80秒、115秒；

内置一组PWM输出器可直推0.5W喇叭；

内部有精准RC震荡，误差1%左右；

灵活的放音操作，通过组合可节省语音空间，最多可播放128个语音组合；

音质优美，性能稳定，物美价廉；

内置LVR 1.5V自复位电路，保证芯片正常工作；

DIP8，DIP14,SOP8，SOP14，以及COB五种封装可供选择，使用方便，应用灵活；

外围电路简单，仅需一调节电容；

工作电压范围：1.8V～5.5V；

静态电流：2uA；

芯片的工作电流在10mA--150mA之间，电流大小和音量大小正比关系；

选型指南

备注：

1. 语音长度全部基于6K采样率计算的，一般应用中采样率是大于8K的，所以语音长度仅作参考。
2. NV115A无SOP8封装；

芯片控制模式

端口的分配

数据与语音对应关系

DATA2可支持128段声音（与DATA1共用，不用单独限制段数）

备注：

8脚封装的只有32个地址，超过32个地址的需要选型14脚芯片。一个DATA脚只能控制32个地址。超过32个地址需要2个DATA脚，即需要连接IO1,OKY1,OKY2。

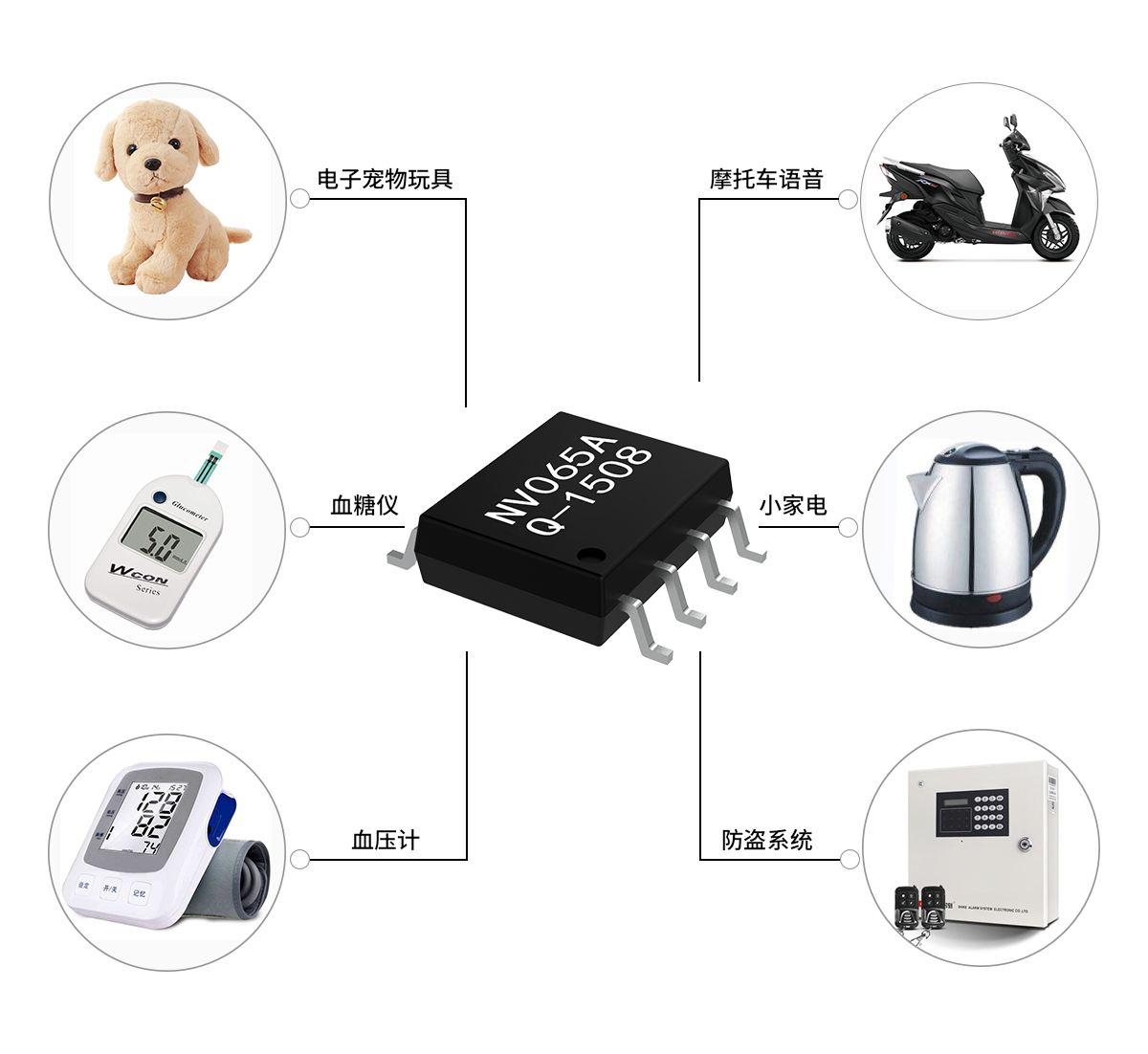

应用范围

       NVA系列语音芯片可适于各种语音提示的场合，如：血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器、语音玩具、语音报警器、汽车电子、小家电、念佛机、游戏机、工艺礼品、智能锁(指纹锁,密码锁,刷卡锁)、扫码机等等。
