N910x系列音乐芯片

产品简介

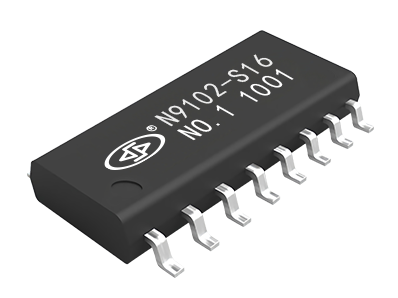

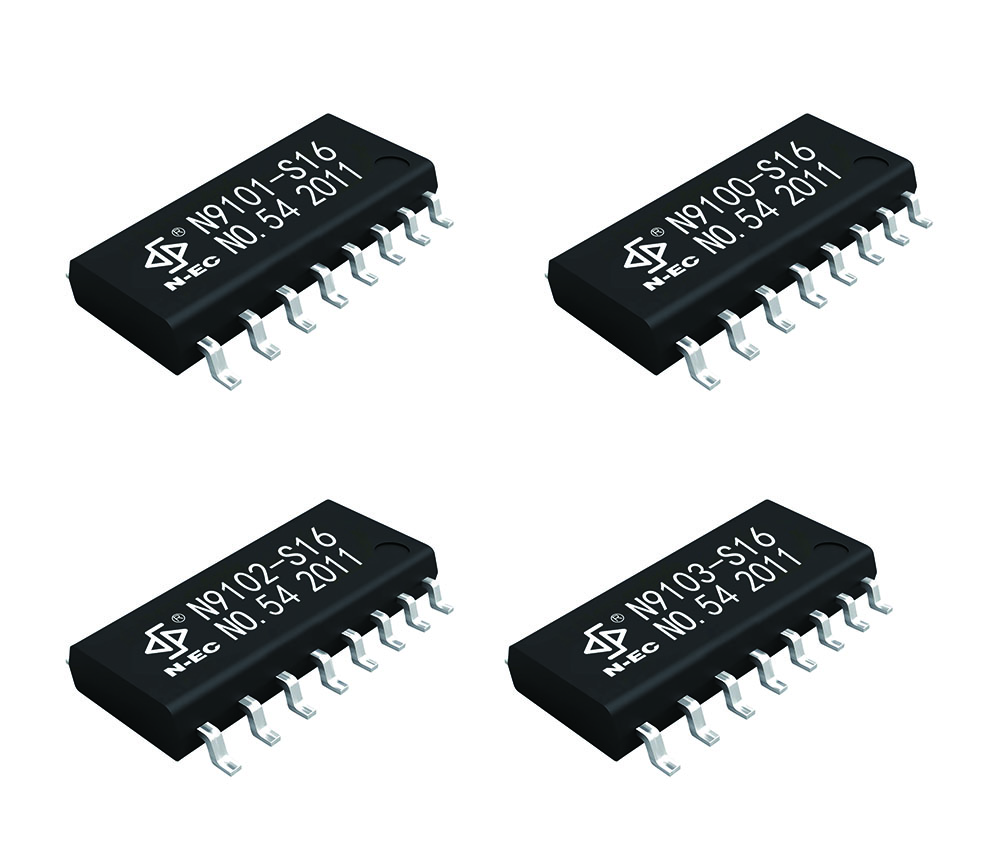

       N910X是一个提供串口的MP3芯片，集成了MP3、WMV 的硬解码芯片。它包括了四种功能型号的MP3芯片，即N9100、N9101、N9102和N9103 MP3芯片，支持TF 卡驱动，支持电脑直接更新spi flash 的内容，支持FAT16、FAT32 文件系统。通过简单的UART串口指令或一线串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，音质优美，使用方便，稳定可靠是此款产品的卖点之一。另外该芯片也是深度定制的产品，专为自定义语音播放领域开发的低成本解决方案，可以根据不同的功能需要选择对应的型号，是一款精简版的也是性价比非常高的MP3芯片。

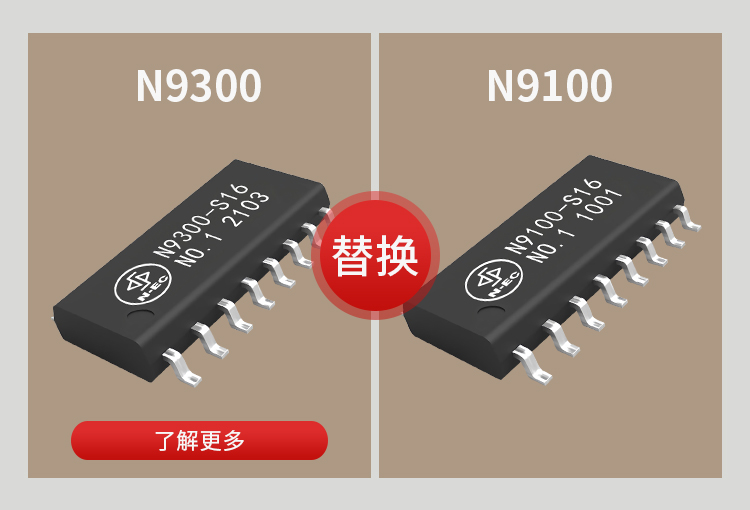

亦可选择本公司新推出的930X系列无缝替代，详情可咨询客服

9300转接9100板子说明

芯片特征

• 支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。音质优美，立体声。

• 24 位DAC 输出，内部采用DSP硬解码，非PWM输出，动态范围支持90dB，信噪比支持85dB

• 完全支持FAT16、FAT32 文件系统，最大支持32G的TF 卡，支持32G的U盘

• 多种控制模式，UART串口模式、一线串口模式、AD按键控制模式。

• 广播语插播功能，可以暂停正在播放的背景音乐，支持指定路径下的歌曲播放，支持跨盘符插播，支持插播提前结束

• 指定盘符播放，指定曲目播放

• 30级音量可调，5种EQ可调（NORMAL—POP—ROCK—JAZZ--CLASSIC）

• 指定路径播放（支持中英文）功能以及文件夹切换功能，指定时间段播放功能；

• 支持立体声输出播放，MP3格式，可以直推0.25W耳机喇叭；

• 支持电脑声卡控制，支持USB mass storage

• SOP16封装形式，外围简单；

• 宽泛的输入电源范围3V--5V输入，内置看门狗复位电路，性能稳定；

• 支持开发定制特殊功能，请联系本公司；

• 支持红外遥控输入以及外接音频输入功能；

• 有忙信号输出功能；

备注：N910X选用的是 SOC 方案，集成了一个 16 位的 MCU，以及一个专门针对音频解码的ADSP，采用硬解码的方式，更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求。

①ADKEY按键控制
我们采用的ADKEY按键的方式，取代了传统了矩阵键盘的接法，这样做的好处是充分利用了MCU 越来越强大的AD功能。设计简约而不简单，默认配置2 个ADKEY口，10个按键的阻值分配，如果使用在强电磁干扰或者强感性、容性负载的场合，请参考我们的"注意事项"。
②MCU一线串口控制

按键控制模式:所定义的管脚可以直接触发芯片放音,即每一个管脚可控制播放一段语音。每个开关的触发方式N910X支持单片机模拟一线串口控制，该控制方式简单方便，适用于任何单片机。

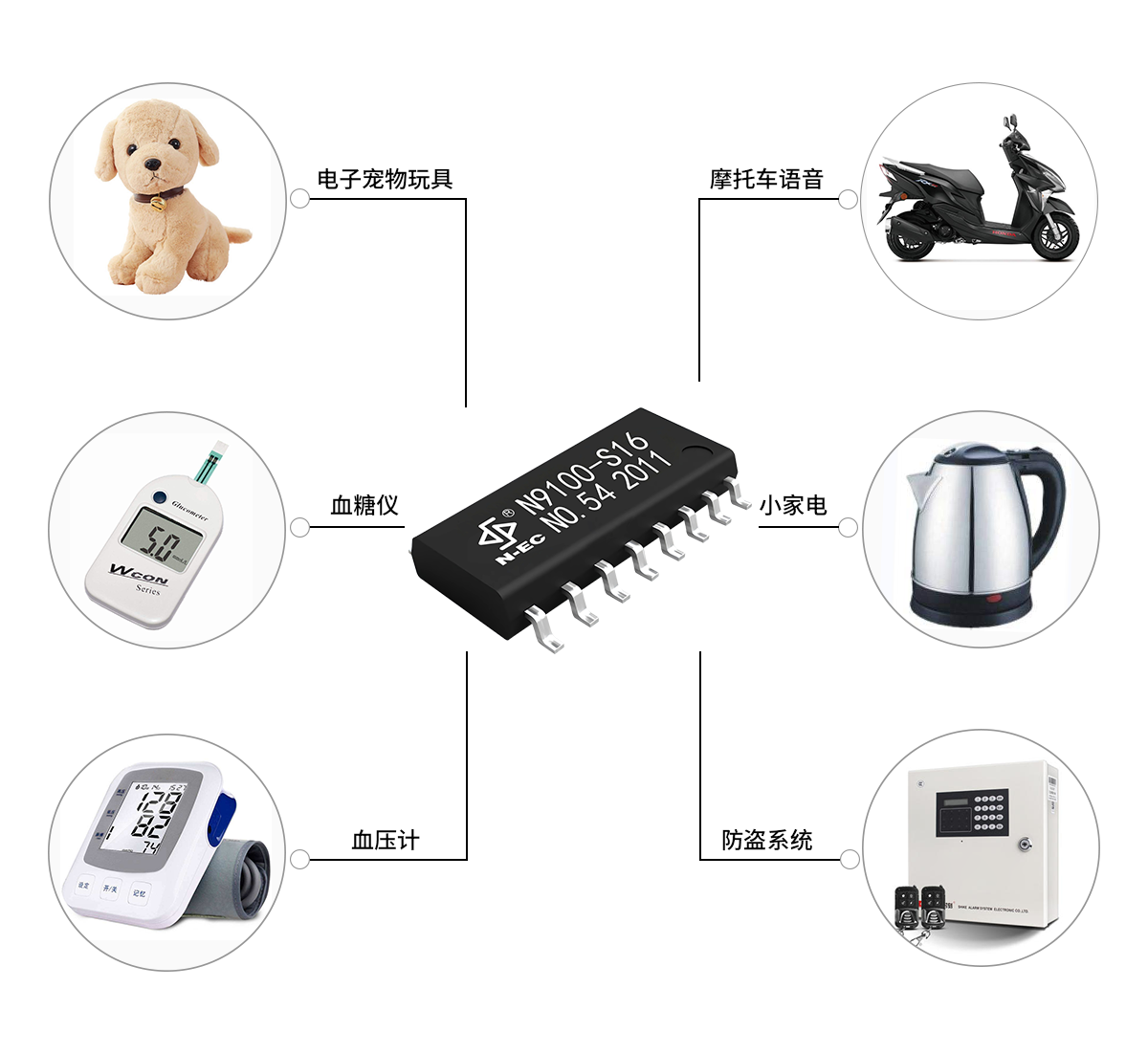

应用范围

       N910x MP3解码芯片可适于各种语音提示的场合,如:血压计、考勤机、血糖仪、医疗器械、按摩器、足浴盆、门铃提示器,语音玩具,语音报警器,汽车电子,小家电,念佛机,游戏机,工艺礼品、智能锁(指纹锁,密码锁,刷卡锁),扫码机等等。
